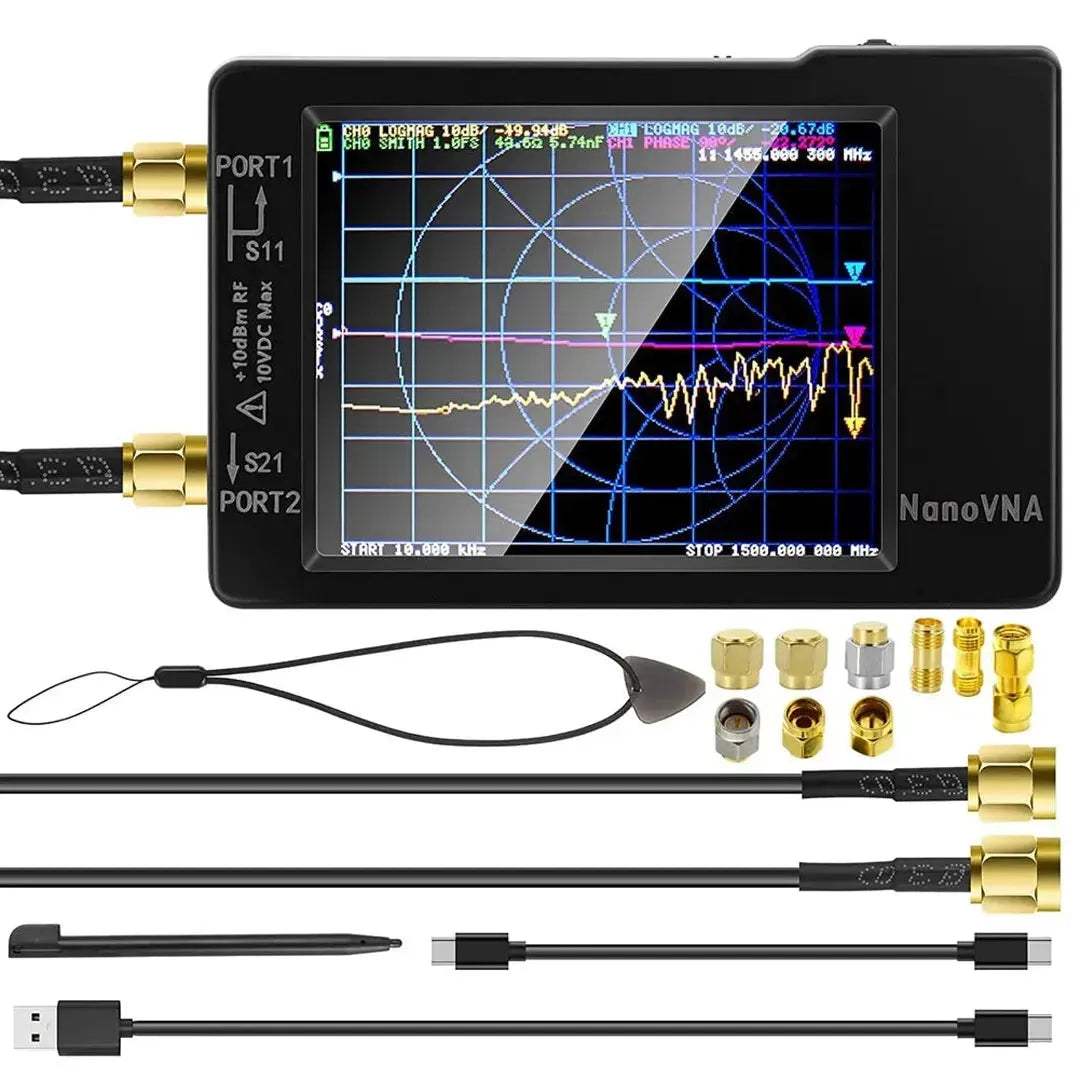

Nano VNA Vector Network Analyzer

Drag:

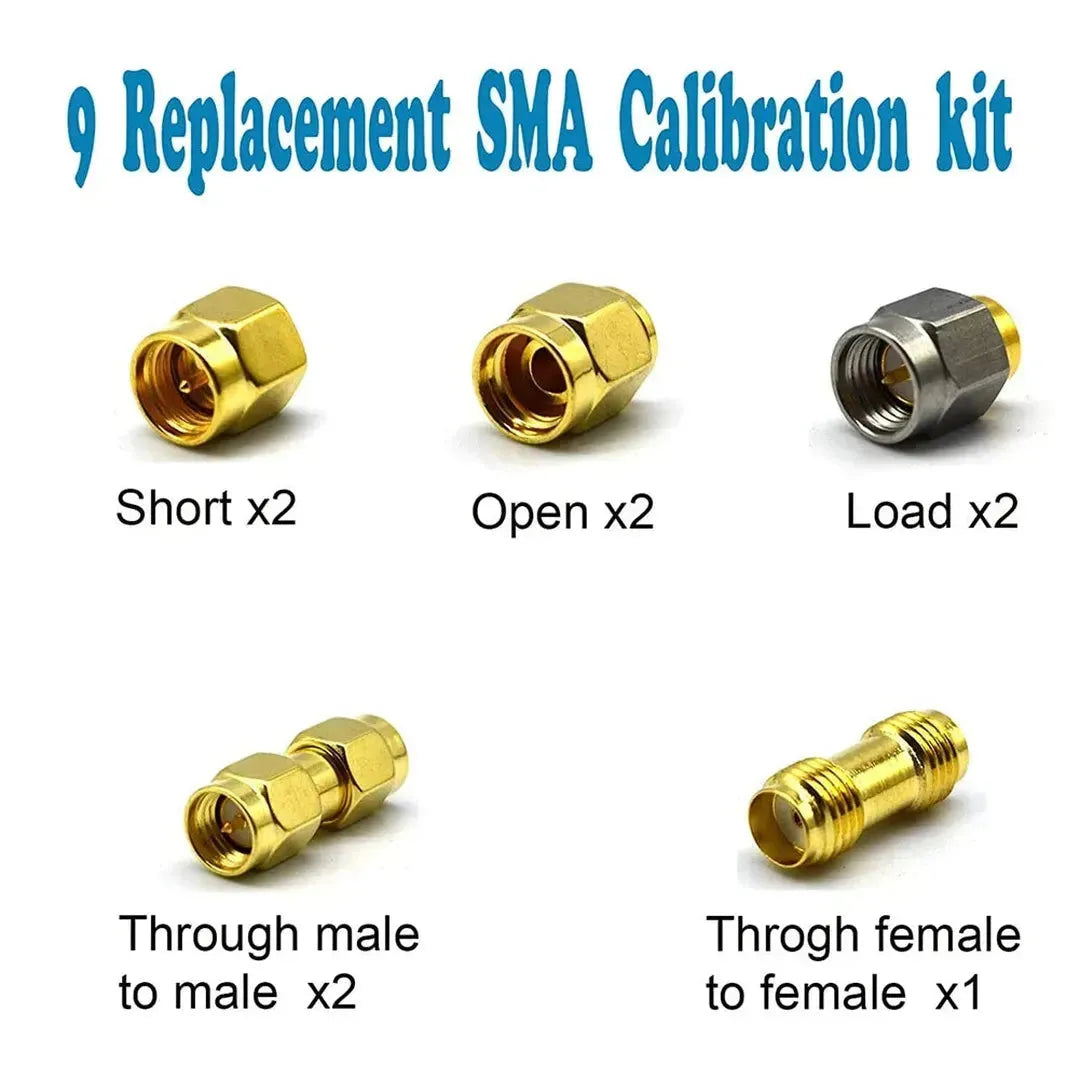

• Uppgraderat kit: Inkluderar ytterligare 9 SMA-kalibreringar och kontakter:

• 2 x SMA Simple Calibration Kit ÖPPEN

• 2 x SMA Simple Calibration Kit KORT

• 2 x SMA Simple Calibration Kit LADDA

• 2 x SMA hona till honkontakt

• 1 x SMA hane till hane-kontakt

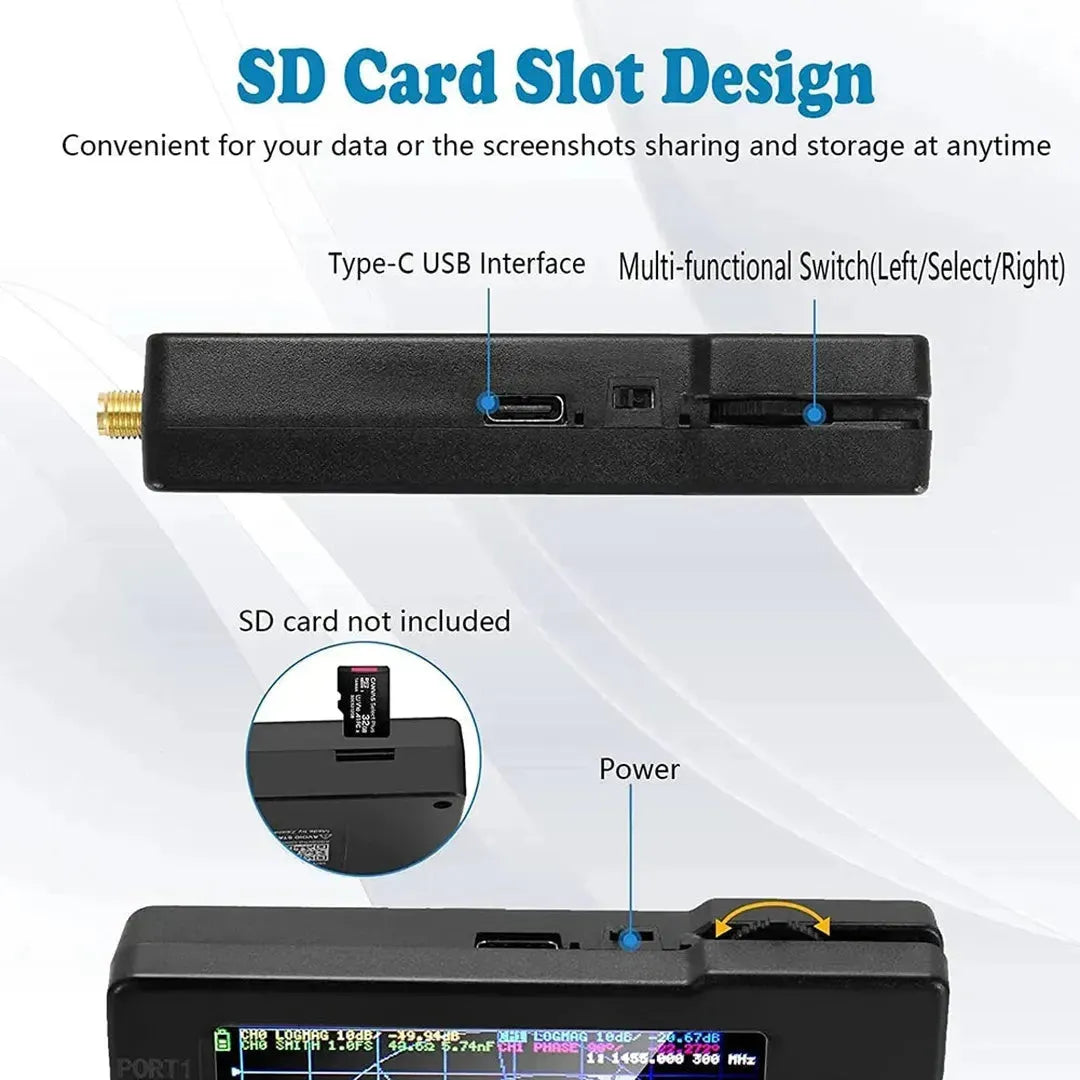

• SD-kortport: Gör det möjligt att spara mätdata eller skärmdumpar när som helst.

• Slitstarkt fodral: ABS-materialfodral skyddar NanoVNA från skador under transport och håller den dammsäker.

Brett frekvensområde:

• Förbättrad frekvensalgoritm: Använder den udda harmoniska förlängningen av si5351 för att stödja mätfrekvenser upp till 1,5 GHz.

• Frekvensområden:

• 50K-300MHz: Direktutgång ger bättre än 70dB dynamiskt omfång.

• 300M-900MHz: Ger bättre än 60dB dynamiskt omfång.

• 900M-1,5GHz: Ger bättre än 40dB dynamiskt omfång.

Flera funktioner:

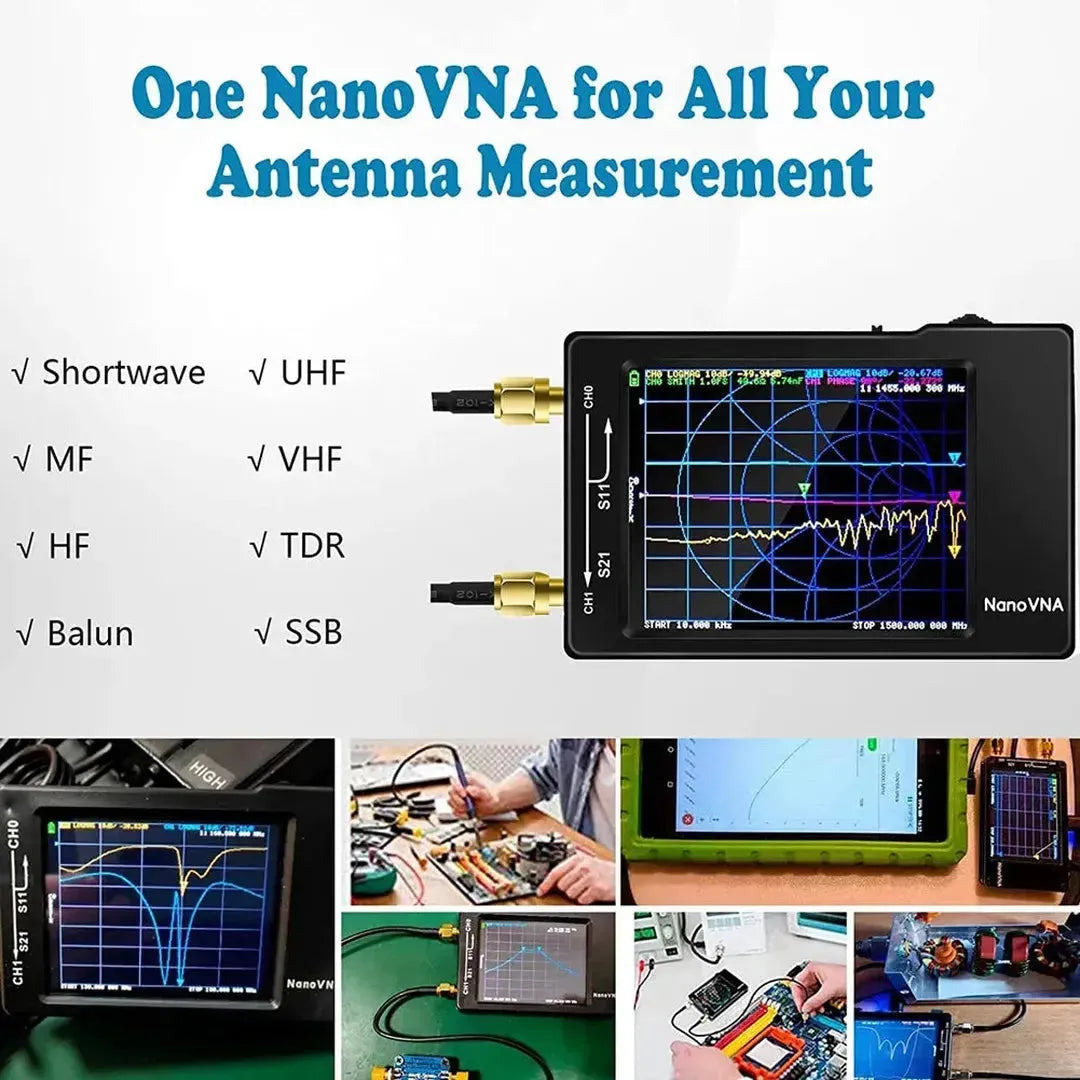

• Antennprestandamätning: Standardfirmware stöder olika typer av mätningar.

• TX/RX-metod: Mäter kompletta S11 och S21 parametrar. Parametrarna S12 och S22 kan mätas genom att manuellt byta kabeldragning för transceiverporten.

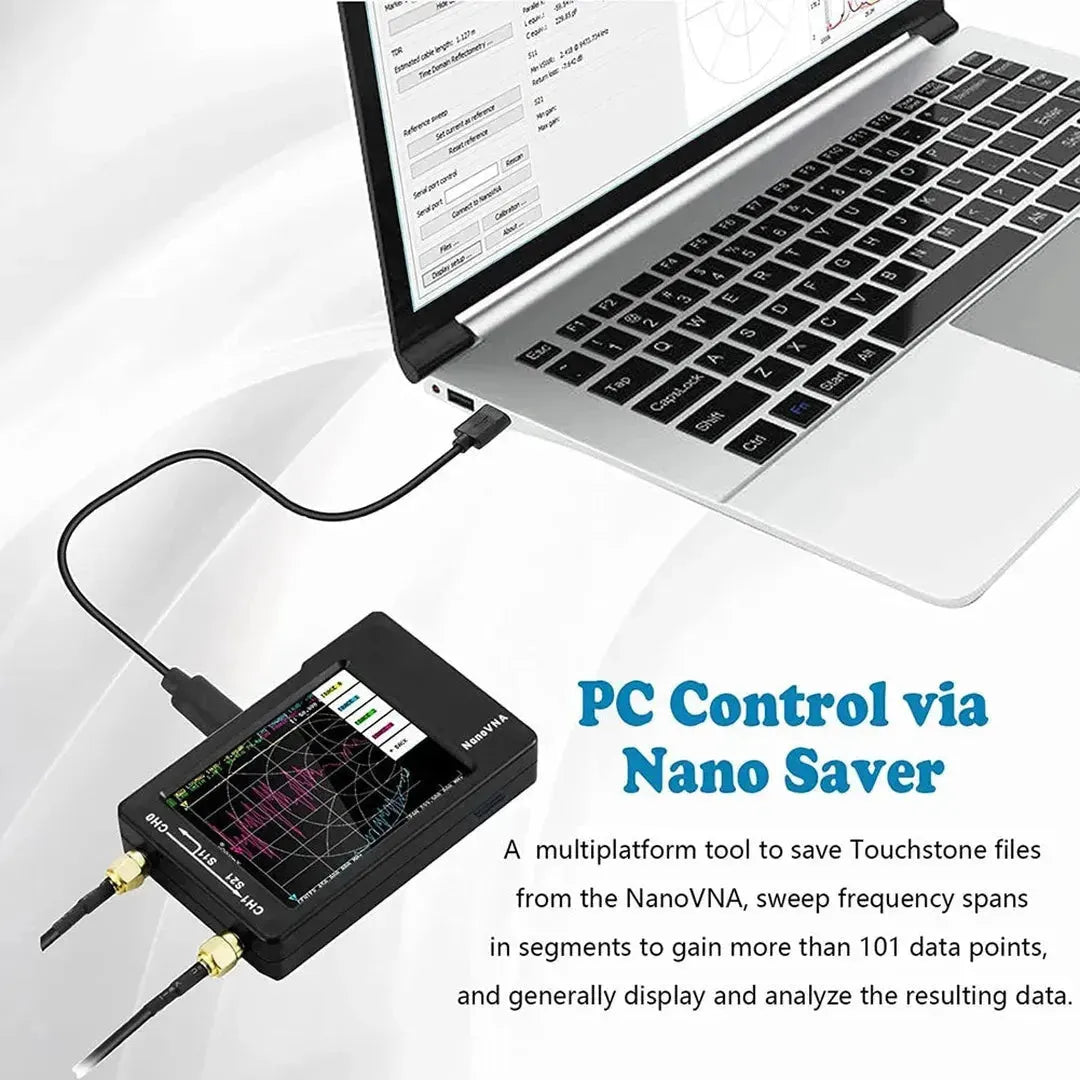

• PC-kontrollapplikation: Designad för praktisk och enkel kontroll. Ladda ner touchstone-filer (SNP) för radiodesign och simuleringsprogram. Stöder tidsdomänanalysfunktion (TDR).

Bärbar storlek och lätt att läsa:

• Kompakt storlek: Mäter 2,1 tum x 3,4 tum x 0,4 tum, den är bärbar och lätt att bära.

• Stor display: 2,8-tums TFT-skärm med 320x240 upplösning för enkel läsbarhet.

Specifikationer:

• Färg: Svart

• Material: Metall

Paketets innehåll:

• 1 x NanoVNA-H Spectrum Analysator Set

Notera: Ljusreflektion och olika displayer kan göra att färgen på föremålet på bilden skiljer sig något från den faktiska produkten. Det tillåtna mätfelet är +/- 1-3 cm.
