TB6600

TB6600 Stegmotordrivare – 4,0A, 9–42VDC

Kompatibel med NEMA 17 / 23 / 34 (42 / 57 / 86-typ) stegmotorer

Den uppgraderade TB6600-stegmotordrivaren är utformad för tillförlitlig och exakt styrning av tvåfasiga hybridstegmotorer. Med upp till 32 mikrostegsdelsningar och en 4,0A topputgångsström, ger denna drivrutin jämn rörelsestyrning för ett brett utbud av små och medelstora automationsutrustningar.

Konstruerad för förbättrad segmenteringsprestanda förbättrar denna uppgraderade version rörelseprecisionen och driftsstabiliteten samtidigt som den bibehåller kompakt storlek och effektiv värmehantering.

Viktiga funktioner

• Strömförsörjning: DC 9–42V (12–30V rekommenderas för bästa prestanda)

• Utgångens toppström: 4,0A

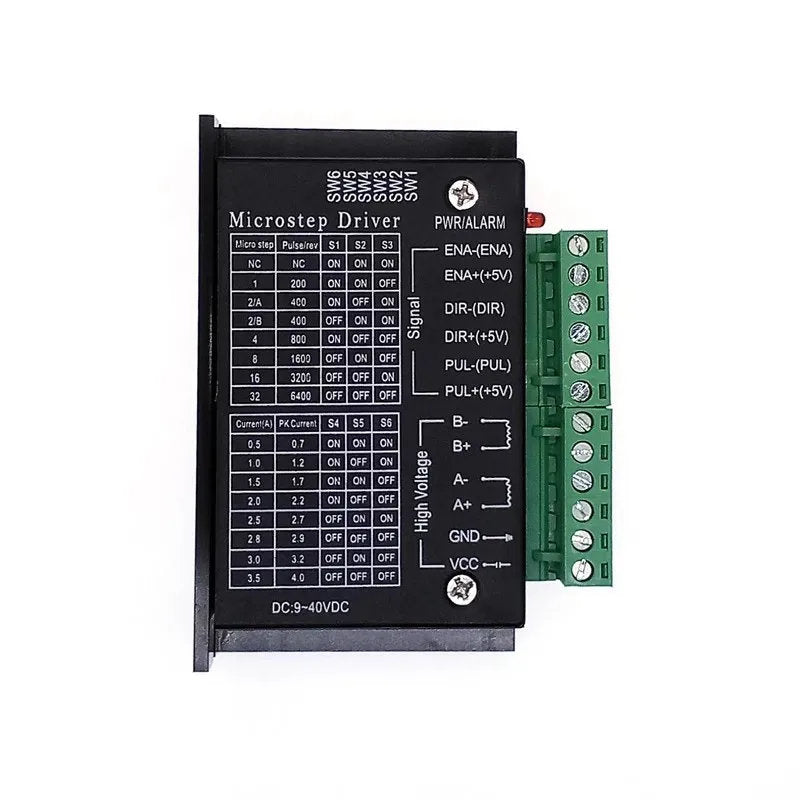

• Alternativ för mikrostegning: 1 / 2A / 2B / 4 / 8 / 16 / 32

• Justerbar utgångsström (8 nivåer):
  0.5A / 1.0A / 1.5A / 2.0A / 2.5A / 2.8A / 3.0A / 3.5A

• Ingångsspänning för styrsignal: 3.3–24V (inget seriemotstånd krävs)

• Drivtyp: H-brygga bipolär konstantströmsdrift

• Högfrekvent optokopplarisolering för insignaler

• Inbyggt temperaturskydd

• Överströmsskydd

• Automatisk halvströmsfunktion för att minska värmeutvecklingen

• Funktion för optimering av motorbuller

• Kompakt design för enkel integrering

Kompatibilitet

Tillämpliga stegmotorer:

• 42, 57, 86 typ

• 2-fas / 4-fas

• 4-tråds-, 6-tråds- och 8-tråds-konfigurationer

Lämplig för tvåfasiga hybridstegmotorer med fasström under 4,0A.

Bästa användning:

• 57 stegmotorer

• 42 stegmotorer med vridmoment på 1,8N.m och under

Användningsområden

Vanligt förekommande i små och medelstora automationsutrustningar, inklusive:

• Gravyrmaskiner

• Märkmaskiner

• Skärmaskiner

• Laserfototypsättningsmaskiner

• Plottrar

• CNC-maskinverktyg

• Kristallslipmaskiner

• Automatiserad monteringsutrustning

Tekniska specifikationer

Denna uppgraderade TB6600-drivrutin ger stabil, exakt och effektiv styrning av stegmotorer, vilket gör den till en pålitlig lösning för CNC- och automationsapplikationer.
