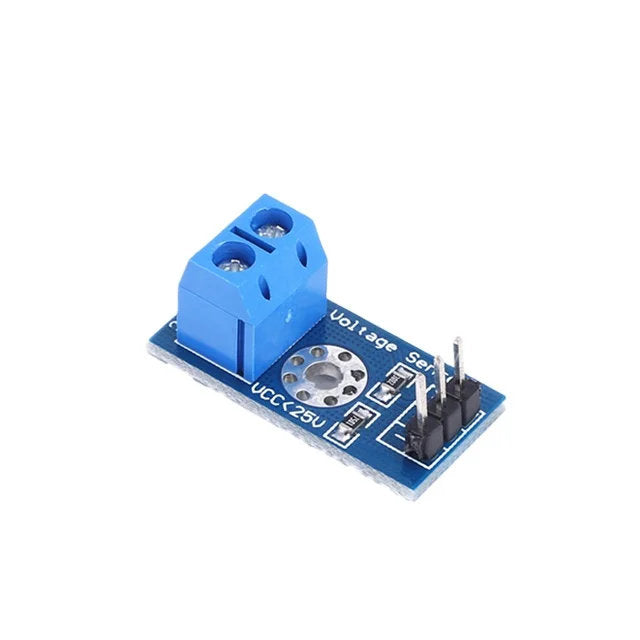

Spänningssensormodul
£4.06
25V DC-ingångsspänningssensormodul testkort
Denna modul mäter högre DC-spänningar på ett säkert sätt genom att använda en inbyggd resistiv spänningsdelare som sänker ingångsspänningen med en faktor 5. Den reducerade utgångsspänningen passar för analoga ingångar på vanliga mikrocontrollerplattformar, vilket gör spänningsövervakning enkel och tillförlitlig för ett brett spektrum av elektronikprojekt.
Utformad med lättanvända skruvterminaler och ett kompakt format, stödjer denna spänningssensormodul både 3.3V- och 5V-system och integreras enkelt i DIY- och inbyggda applikationer.
Så fungerar det
Den inbyggda resistiva spänningsdelaren omvandlar en ingångsspänning på upp till 25V DC till en proportionell utgångsspänning på upp till 5V DC. Detta gör att högre spänningar kan mätas med standardiserade analoga ingångar för analog-till-digital-omvandlare (ADC).
Viktiga funktioner
-
Mäter säkert spänningar över typiska ADC-gränser för mikrocontroller
-
Noggrann resistiv spänningsdelning 5:1
-
Kompatibel med Arduino, Raspberry Pi (med ADC), ARM, PIC och liknande plattformar
-
Stöd för både 3.3V- och 5V-driftssystem
-
Skruvterminaler för säker och enkel kabeldragning
-
Kompakt och lätt design för inbyggda projekt
Tekniska specifikationer
| Specifikation | Detaljer |
|---|---|
| Produkttyp | Resistiv spänningsdelarmodul för mätning av analog spänning |
| Maximal ingångsspänning | 25V DC |
| Maximal utgångsspänning | 5V DC |
| Delningsförhållande | 5:1 |
| Utgångsström | Upp till 600mA (max) |
| Spänningsdetekteringsområde | 0.02445V – 25V DC |
| Analog spänningsupplösning | Ca 0.00489V (10-bitars ADC) |
| Driftspänning | 3.3V- eller 5V-system |
| Gränssnitt | Skruvterminaler för ingång, utgång och jord |
| Mått | 25mm x 13mm (0.98″ x 0.51″) |
Detta ingår
-
1 × 25V DC-ingångsspänningssensormodul testkort
Perfekta användningsområden
-
Spänningsövervakning i batteridrivna kretsar
-
Mätning av strömförsörjning
-
Sensorprojekt med Arduino och mikrocontroller
-
DIY-elektronik och robotikapplikationer
-
Säker spänningsmätning med standardiserade 0–5V ADC-ingångar
Användningsriktlinjer
-
Anslut "+"-terminalen till ingångsspänningen (max 25V DC)
-
Anslut "–"-terminalen till systemjord
-
Anslut "S"-terminalen till en analog ingång på en mikrocontroller
-
Överskrid inte 25V DC ingång för korrekt och säker drift
-
Justera spänningsberäkningarna när den används med 3.3V-system
