3S BMS

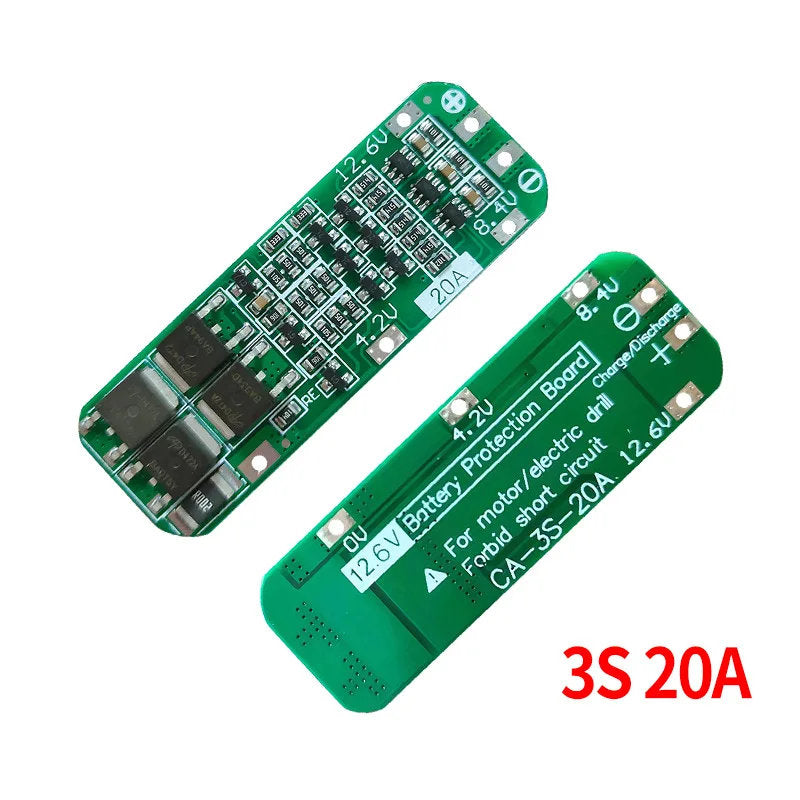

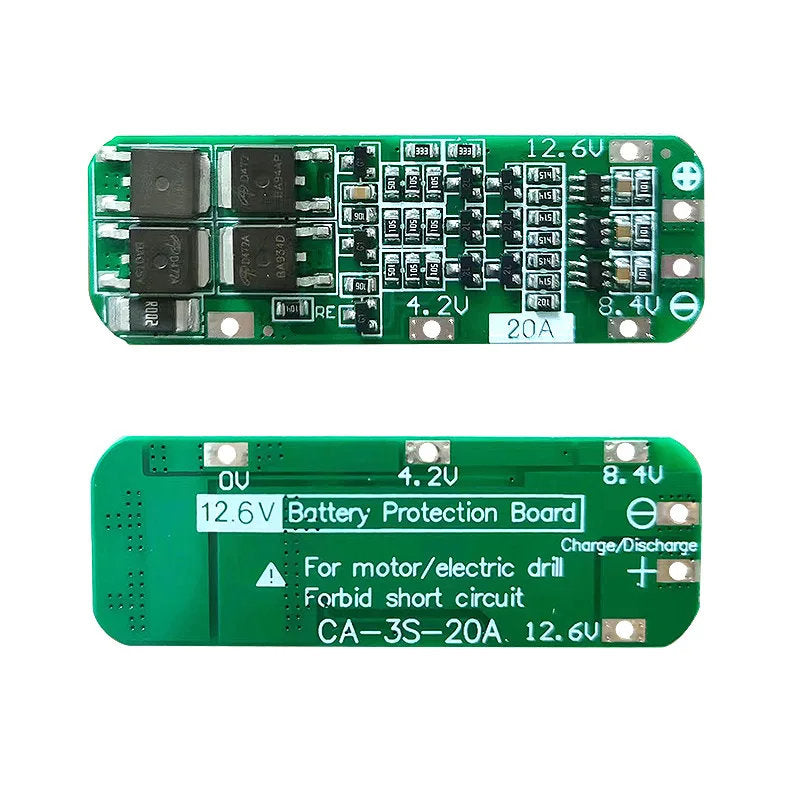

3S 20A Li-ion litiumbatteriskyddskort (BMS) – 11.1V / 12V / 12.6V

Produktbeskrivning

Detta 3-serie (3S) 12.6V 20A litiumbatteriskyddskort är utformat för att ge tillförlitligt skydd vid laddning och urladdning för litiumbatteripack. Det har automatiskt återställningsskydd och passar litiumjon- och litium-polymerceller med nominell spänning på 3.6V eller 3.7V.

Kompatibilitet & användningsområde

• Lämpligt för 3-serie litiumbatteripack

• Kompatibelt med:

  • 18650-batterier

  • 26650-batterier

  • Litium-polymerbatterier

• Nominell cellspänning: 3.6V / 3.7V

Elektriska specifikationer

• Laddningsspänning: 12.6V – 13.0V

• Kontinuerlig urladdningsström (max): 20A

  • Minska belastningsströmmen om värmeavledningen är dålig

• Kontinuerlig laddningsström (max): 10A

Versioner & användningsvillkor

• Standardversion

  • Lämplig för startström upp till 40A

  • För borrmaskiner under 65W

• Plus-version

  • Lämplig för startström upp till 60A

  • För borrmaskiner under 100W

Fysiska specifikationer

• Storlek: 59 × 20 × 3.4 mm

• Vikt: 4.3 g

Viktiga användningsanvisningar

• Kräver tillräcklig batterikapacitet för start av borrmaskin:

  • 3 celler märkta 15C–20C, eller

  • 6 celler märkta 10C–15C

  • Inte lämpligt för att starta vanliga 18650-celler med låg urladdningsgrad

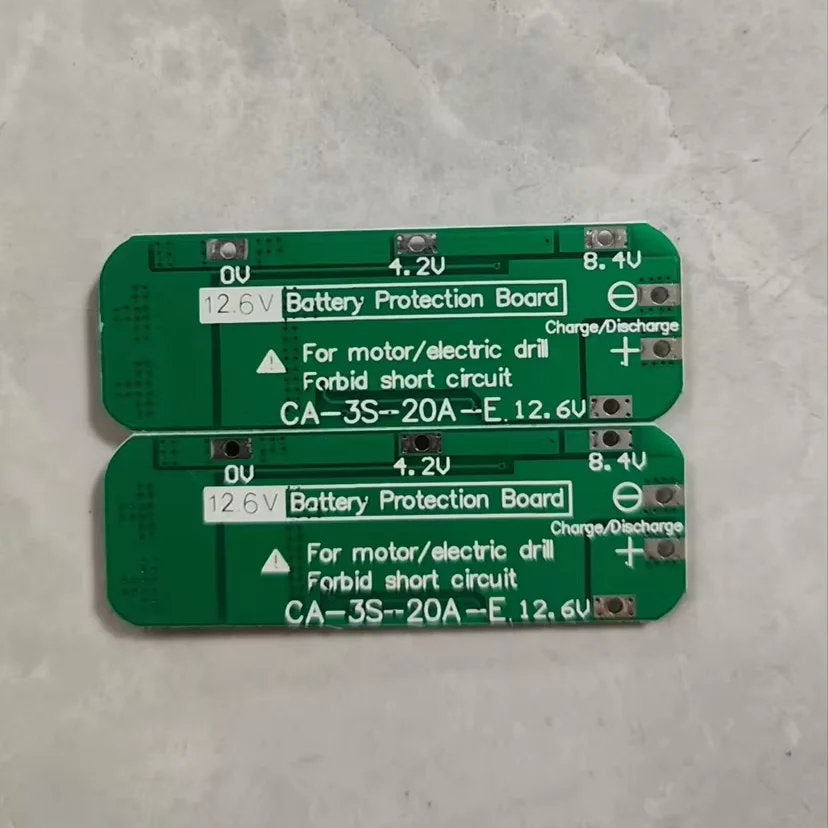

• Kopplingen måste strikt följa spänningssekvensen:

  • 0V / 4.2V / 8.4V / 12.6V

  • Kortslut inte med avsikt

• När borstmotorer används under belastning måste en icke-polariserad kondensator kopplas parallellt över motorns anslutningar:

  • Spänningsklass över 25V

  • Kapacitans: 10µF – 100µF

  • Detta förhindrar omvända spänningsspikar och skador på MOS-transistorn

• För 3-cells seriekopplade pack, se till att alla celler har samma spänning före användning

  • Celler med snabbare spänningsfall tyder på sämre prestanda och bör inte blandas

Rekommendation för batterimatchning

Blanda inte bra batterier med batterier med sämre prestanda. Använd tre celler med liknande kapacitet och inre resistans. Ojämna cellkombinationer försämrar prestanda och tillförlitlighet avsevärt.

Detta skyddskort är avsett för användare med korrekt batterimatchning och korrekt kabeldragning för att säkerställa säker och stabil drift.
